Трансформаторы ПРОФОТЕК установлены на московской ПС 220 кВ "Герцево"

20 мая 2019

Подстанция 220 кВ «Герцево», расположенная на северо-западе Москвы, является самой крупной подстанцией АО «ОЭК». Общая установленная мощность трансформаторов составляет 800 МВА, подстанция питает потребителей по 13 отходящим кабельно-воздушным линиям 220 и 110 кВ. В соответствии с требованиями ПУЭ (п. 3.3.2) воздушные и смешанные кабельно-воздушные линии (КВЛ) 110 кВ и выше должны быть оснащены устройствами автоматического повторного включения (АПВ). Отказ от их применения в каждом случае должен быть обоснован.

Поскольку большинство повреждений, возникающих при схлестывании проводов от ветра, падении деревьев, задевании движущимися механизмами, грозовыми перекрытиями изоляции на воздушной линии неустойчивые и самоустраняются при отключении линии, повторным включением можно восстановить электроснабжение потребителей. Однако в связи с наличием кабельной вставки 220(110) кВ присоединений, отходящих от КРУЭ-220(110) кВ, которая не допускает автоматического повторного включения из-за самой конструкции кабеля, и практическим отсутствием возможности восстановления изоляции при коротком замыкании, в существующей автоматике АПВ не предусматривалось.

АО «ОЭК» решило задачу быстрого восстановления питания потребителей за счет создания системы АПВ КВЛ 220 и 110 кВ на ПС «Герцево» с условием его запрета при всех видах коротких замыканий, выявленных на кабельном участке (селективное АПВ).

Основными техническими средствами реализации селективного автоматического повторного включения являются:

- 13 гибких оптических трансформаторов тока (ТТЭО-Г) производства АО «Профотек», устанавливаемых в основании кабельных муфт на переходных пунктах, расположенных на территории ПС «Герцево», для измерения тока в точке перехода кабель-воздушная линия;

- 6 шкафов АПВ двух КВЛ;

- 1 шкаф АПВ одной КВЛ и СОЕВ;

- 1 шкаф диагностики анализа (ШДА).

В качестве терминалов АПВ КВЛ применены микропроцессорные терминалы TPU L500 производства ООО «Элеком», которые фиксируют факт короткого замыкания на кабельном участке с помощью дифференциальной защиты ошиновки с торможением.

Формирование терминалом АПВ КВЛ сигнала запрета АПВ должно осуществляться с контролем отключения КВЛ при помощи сигнала РПО (реле положения отключено). Блокирование органов защиты и формирование сигнала запрета АПВ должно быть также реализовано при потере питания или неисправности терминала АПВ КВЛ.

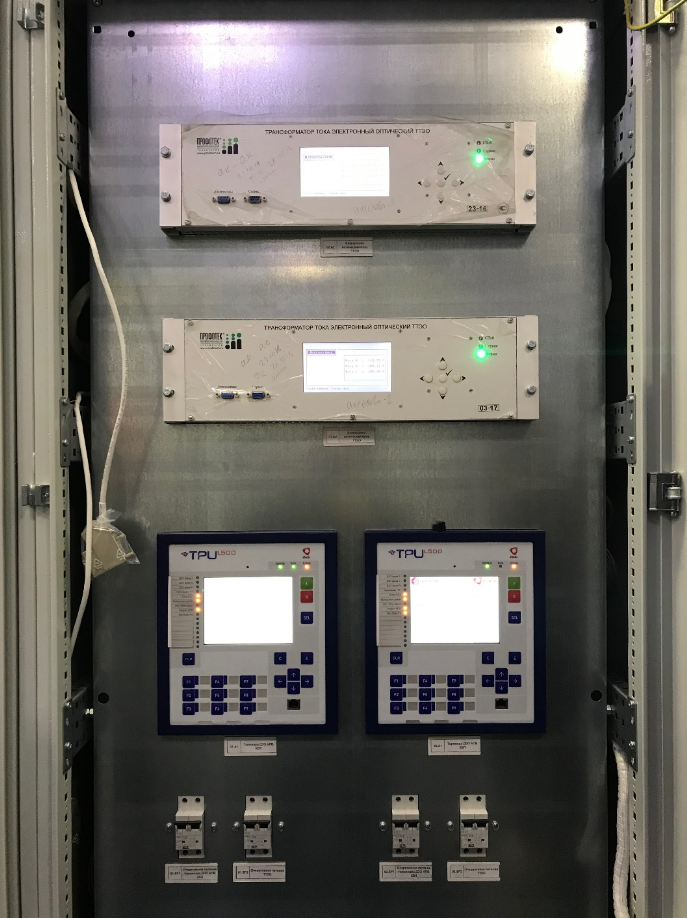

Терминалы TPU L500 размещаются в шкафах в ОПУ ПС «Герцево». Шкаф АПВ двух КВЛ содержит два терминала TPU L500, два блока электронной обработки для приема данных от ТТЭО в цифровом виде в соответствии со стандартом МЭК 61850-9-2LE.

В шкафу ШДА устанавливаются четыре микропроцессорных терминала типа TPU L500 для анализа и диагностики цифровых и аналоговых сигналов тока, напряжения и дискретных сигналов присоединений. В данном случае терминал предназначен для регистрации аналоговых и цифровых сигналов на терминалы АПВ КВЛ, а также регистрации сигналов срабатывания и неисправности, передаваемых от терминалов АПВ КВЛ по выходным реле и GOOSE-сообщениям. Установка вышеописанных терминалов TPU L500 в существующую схему защиты, автоматики и АСУ ТП позволит обеспечить функционирование АПВ КВЛ 220 и 110 кВ, отходящих от ПС «Герцево», и тем самым повысить надежность работы электрической сети. Интеграция ТТЭО позволит повысить точность измерений, снизить расходы на эксплуатацию и обеспечить безопасность работы персонала во вторичных цепях.

Уникальность данного проекта состоит в следующем:

- оптические трансформаторы установлены в точке перехода кабель-воздушная линия без сложных строительно-монтажных работ, что невозможно при использовании классических электромагнитных трансформаторов тока;

- впервые оптические трансформаторы тока применяются в электросетевой компании без резервирования классическими электромагнитными трансформаторами тока;

- впервые применены терминалы РЗА, использующие в своем алгоритме одновременно данные от цифровых трансформаторов тока и от классических.

АО «ОЭК» является флагманом в применении самых передовых цифровых технологий. В результате работы над проектом АО «ОЭК» существенно повысит надежность электроснабжения потребителей, а также получит уникальный опыт эксплуатации современных технических решений на базе оптических трансформаторов тока в электрических сетях.

На данный момент закончены строительно-монтажные и пусконаладочные работы системы АПВ КВЛ, проведены приемо-сдаточные испытания. Всё поставленное оборудование принято на баланс АО «ОЭК». Следующим шагом будет запуск системы в эксплуатацию после завершения работ на обратных концах КВЛ.
